Rezistenta leduri ?

[badboy20cm]

Salut iata ca m-au lasat ideeile si nu stium ce rezistena sa pun la 7 leduri albe legate in paralel pe care le vreau legate la alimentarea pe masina ,presupun 12v.
Am facut eu o smecherie cu 7 leduri si mi-e greu sa le legg iar in serie ,cica un led are 1,8v si daca le legam in serie nu as mai fii avut nevoie de acea rezistenta .dar cum nu le=am legat si sunt in paralel nu stiu ce fel sau ce sa pun ca rezistenta sa nu se arda si sa mearga pe 12 v sau 14,4 v cum o fii la masina .
Am mai pus pe masina 2 leduri legata in paralel cu 2 rezistente de 12v legate pe plus ,au mers cam 2 saptamani apoi s-a aprins decat un led ,,apoi mai tarziu s-a reaprins si celalalt ,din cate mi s-a zis ca nu as fii legat bine acele rezistente ,pana acum vad ca merg acele 2leduri ,dar acum e vb de 7 leduri oare trebuie sa pun 2-3-5 rezistente dinalea ?

Aveti si voi vreo idee ce sa pun ? eu la 30 leduri am vazut ca era decat o siguranta dinaceea tub sticla.10A nu mai stiu sigur ,pt ca eu aceste leduri le am de la o lampa de masina care avea 30 leduri si am profitat gandidu-ma ca am sa gasesc pe placa led +rezistenta+led+rezistenta dar uite ca m-am inselat

Sau cum sa masor sa vad ce siguranta trebuie ?Orice informatie este bine venita

[badboy20cm]

eu in casa le pot testa la 2 baterii de 1,2 si una de 1,5 toate formand 3,9 si se aprind destul de bine ,nu stiu dece a zis ca un led are 1,8 dar in fine mie imi trebuie ceva sa opreasca 4 v din 12 v sau 14,4 v

[kinzo_2004]

Simplu: Tensiunea de alimentare minus caderea de tensiune pe un LED (daca ii legi in paralel), totul impartit la curentul dorit. Curentul prin un LED il gasesti in specificatiile LED-ului (pt un LED normal,10-15mA sunt suficienti). Tinand cont ca ai 7 LEDuri trebuie sa inmultesti curentul la 7.
Deci: (14.4-1.8)/(7*0.015) = 120 Ohm
Puterea disipata pe rezistenta este I*I*R =0.105*0.105*120 = 1.3W, deci iti trebuie o rezistenta de minim 2W (cred ca 120Ohm/2W e o valoare standard)
Sper ca nu m-am incurcat in calcule, intentia mea era doar sa-ti dau o idee.

[badboy20cm]

dap mersi mult deci o rezistenta de 120 ohm sau daca bag una mai mare e bine :?

sa fiu inteles mai bine eu deja am ledurile legate in paralel si la capat am 2 fire decat plus si minus pe care voi lega ceeea ce trebuie rezistenta aia

[jo_2k]

Nu lega in serie....
La un led de 3Volti (alea normale de 3mm sau 5mm) pui in serie o rezistenta de 1kohm si apoi legi cum vrei in paralel

[kinzo_2004]

Pai nu am inteles exact ce fel de leduri folosesti. Daca sunt leduri obisnuite atunci rezistenta de 120Ohm/2W ar trebui sa fie suficienta. Daca insa folosesti leduri superbright, curentul necesar e mai mare si va trebui sa refaci calculele.

[badboy20cm]

leduri normale

[DON GYOVANY]

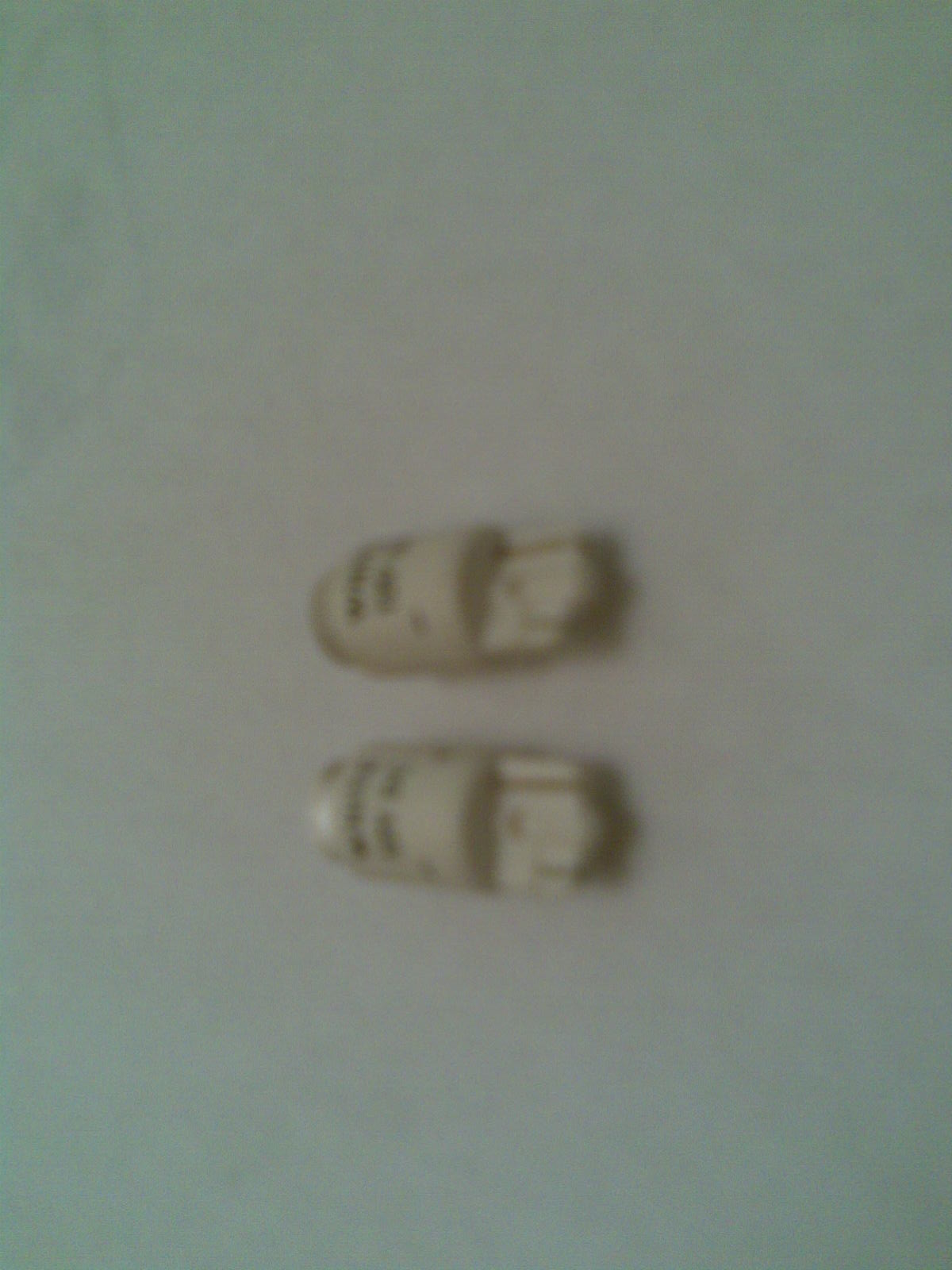

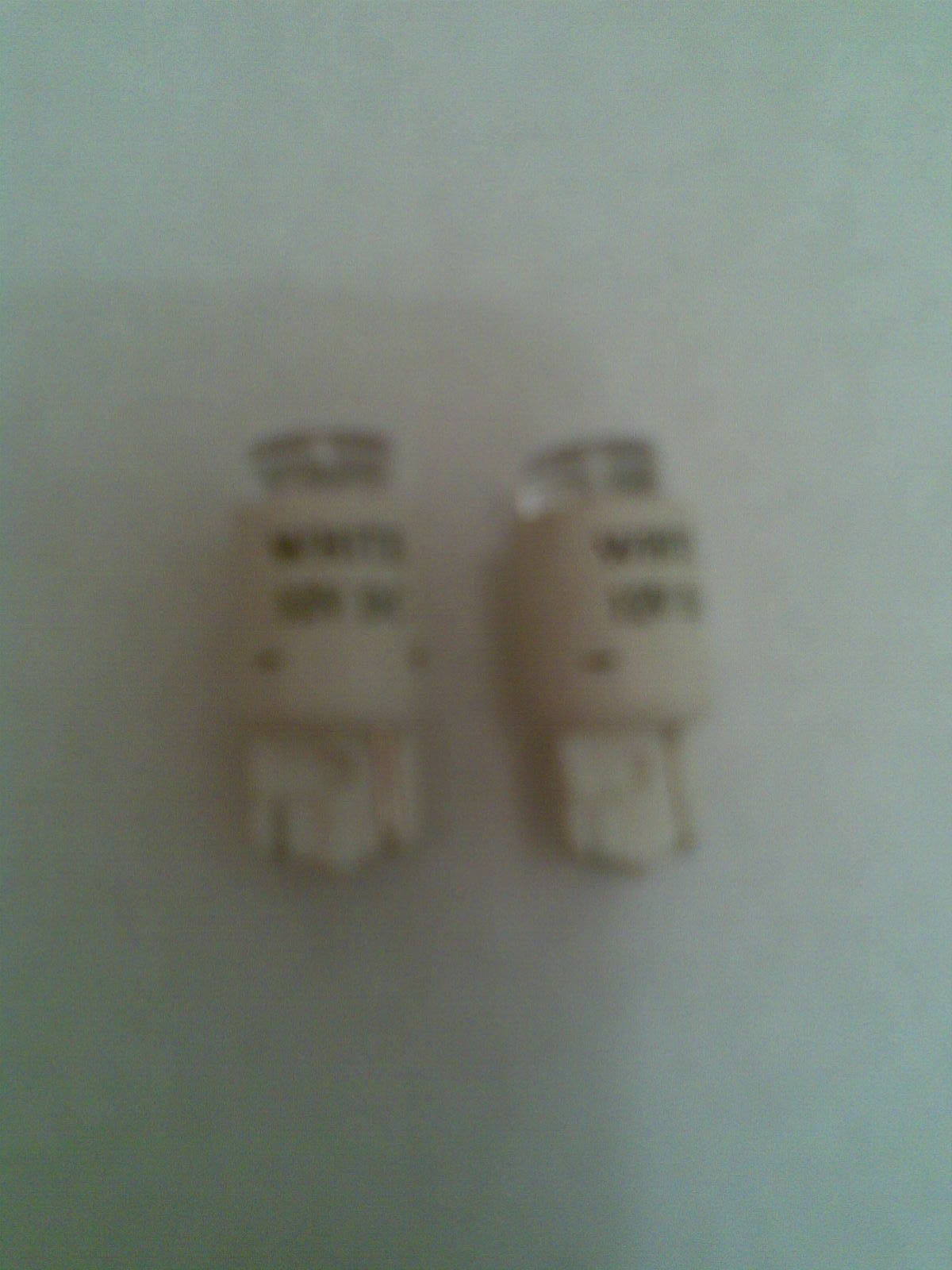

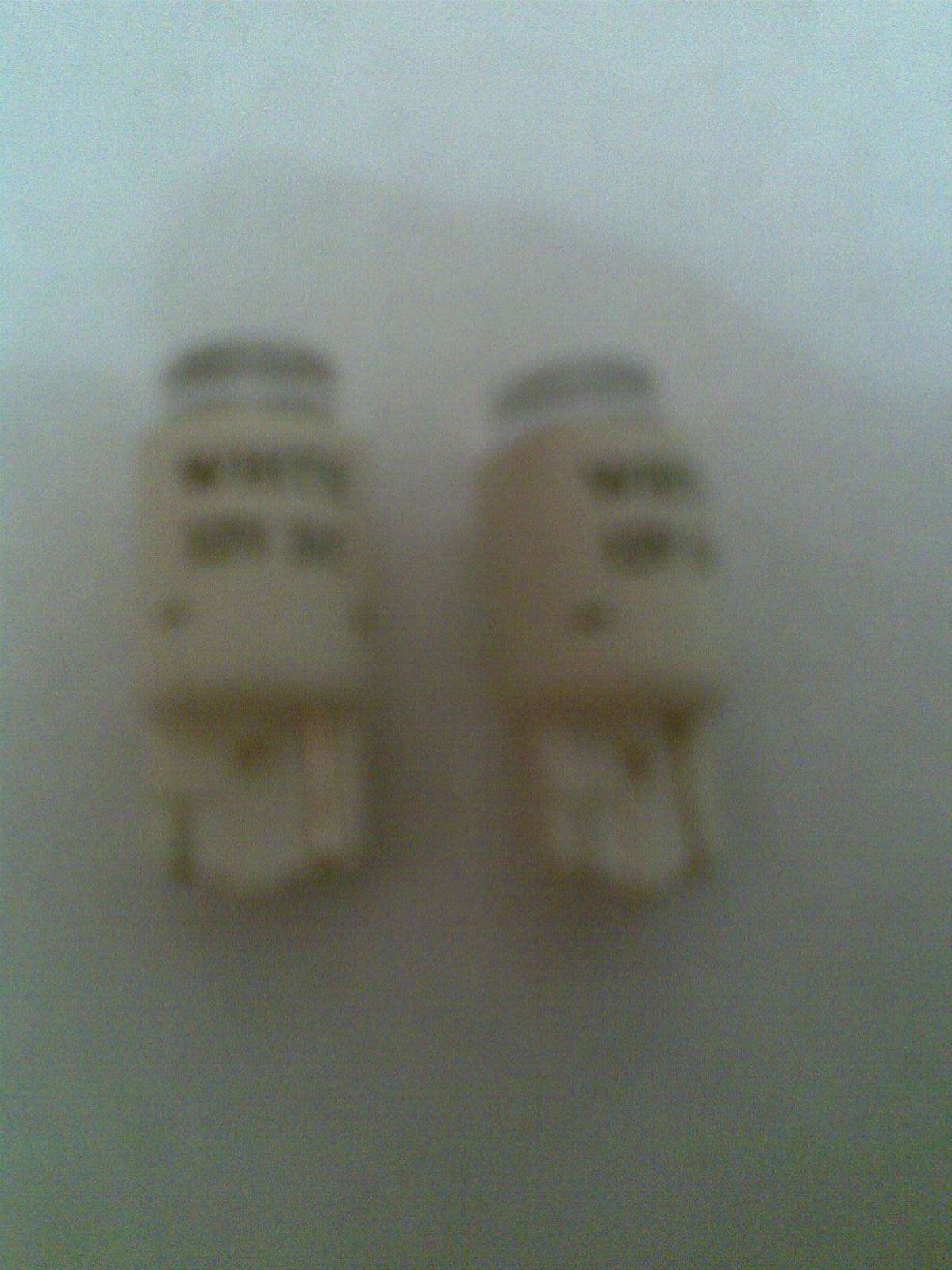

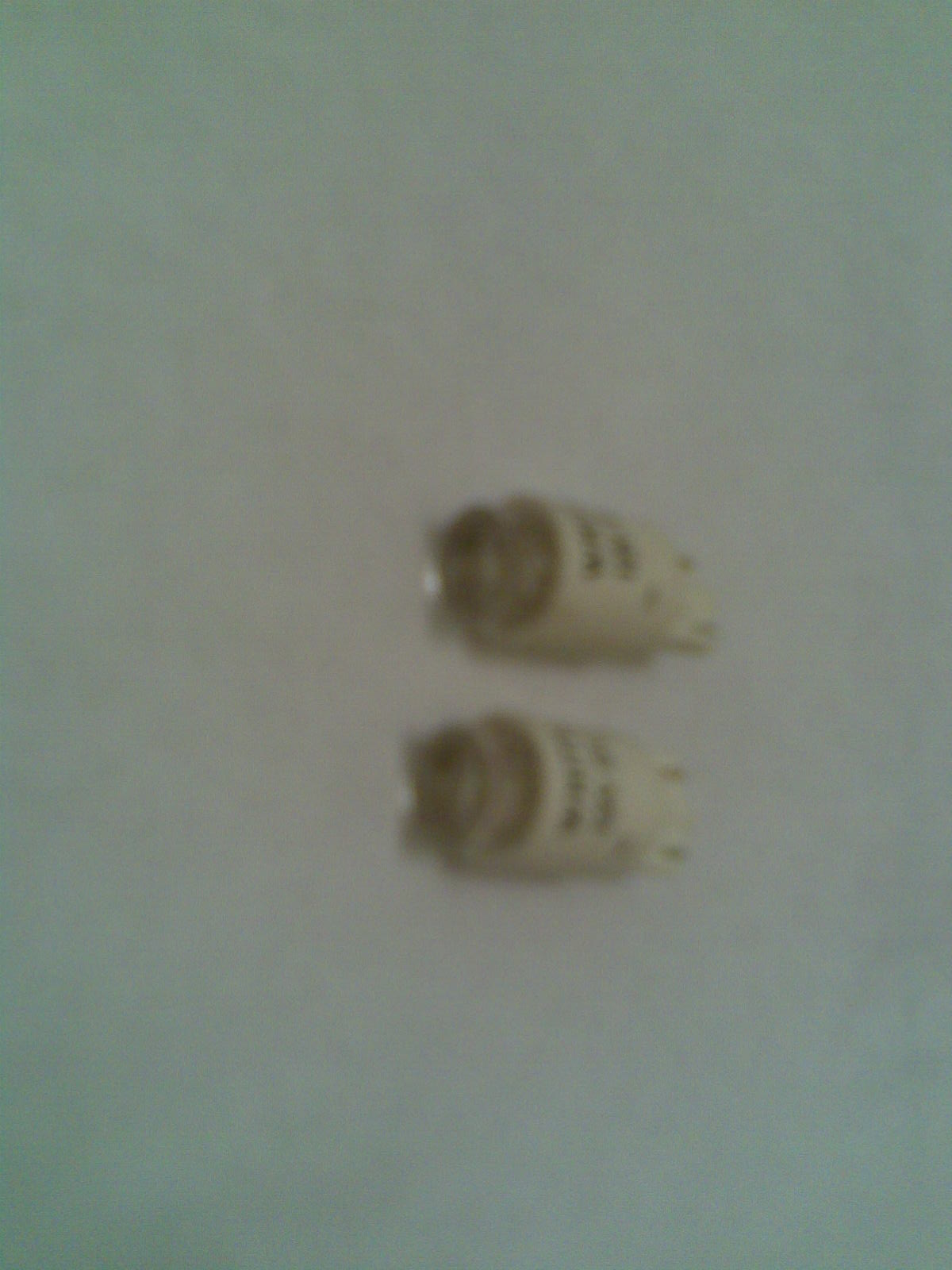

Dak nu rezolvi nimic cu ledurile alea,am eu de vanzare leduri albe special pt auto si se alimenteaza direct la 12 v,se nimeresc exact in mufa becurilor de pozitie.

Fişiere ataşate

[badboy20cm]

offff daca citeai mai sus observai ca nu e vb de leduri de pozitie ,e ceva montat pe o oglinda


DEci rezistenta de 120 ohm sa iau ?ledurile sunt de 5 mm

[radu.cmax]

Pune una de 1 kohm! 2w daca vrei!eu asa am pus mereu leduri la 12v!

[badboy20cm]

o rezistenta la toate cele 7 leduri ?

[radu.cmax]

daca le pui in paralel DA!Daca rezistenta respectiva se incalzeste prea tare pune una de putere mai mare,totusi cred ca 2w e suficient!

[badboy20cm]

k mersi

[unariciflocos]

http://led.linear1.org/led.wiz
Source voltage: 14.4v
Diode forward voltage: 2.5/3 V
Diode forwardcurrent: 15/20 mA
Number of leds: cate ai nevoie
View output as wiring diagram.
Have fun.

[badboy20cm]

kinzo_2004 dar la 2 leduri ce rezistenta sa pun ca individa aia de la magazin mi-a rezistenta de 0.16w-0.25w si mi s-a ars una ...,deci nu a fost buna ca a mers decat cam 1 an ,,apoi acum se aprinde doar un led ...ceva nu a mers sau au fost rezistentele prea mici ca putere

[kinzo_2004]

badboy, jo_2k ti-a dat o solutie mai sus si cred ca e cea mai buna. Incearca si solutia asta mai intai. Dezavantajul este ca necesita 2 rezistente insa sunt de putere mai mica, deci mult mai ieftine. Ideea e, daca nu ai inteles exact, sa inseriezi fiecare led pe care-l folosesti cu cate o rezistenta de 1KOhm. Ceva de genul:
12V ----/\/\/\/----|>|--- GND
12V ----/\/\/\/----|>|--- GND

[badboy20cm]

1KOhm.asta era ,aia m=a [acalit ,mi-a dat rezistenta prea mica in putere si o fii mers ia sa se aprinda dar sa reziste sa mearga mult ,ciuciu
